İnşaat Demiri Çekme Deneyi

Projede B420C ya da B500C yazar; şantiyeye gelen demirin dayanımını ve uzamasını çekme deneyi ölçer.

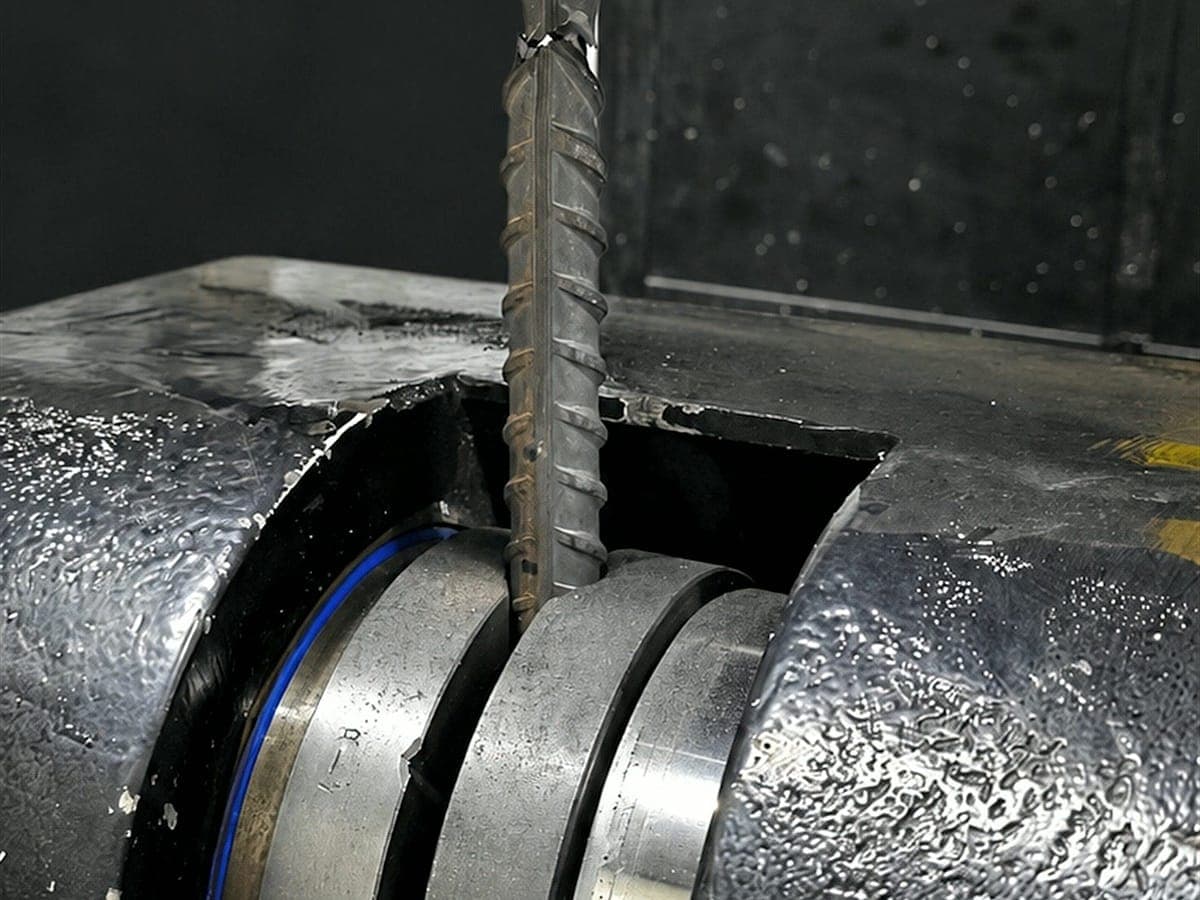

Çekme cihazının çeneleri arasında nervürlü demir

Kimin için: Müteahhitler, şantiye ekipleri, yapı denetim firmaları
Standart: TS EN ISO 6892-1, TS EN ISO 15630-1
Sınıflar: B420C, B500C (TS 708)
Sonuç: Akma ve çekme dayanımı, kopma uzaması

Çekme deneyi neyi ölçer?

Donatı çekme deneyinde demir, cihazın iki çenesi arasında kopana kadar çekilir; akma ve çekme dayanımı ölçülür.

Kopan parçalar birleştirilir, işaretler arasındaki boy yeniden ölçülür ve kopma uzaması hesaplanır. Bu yüzden işaretleme dikkat isteyen bir adımdır.

Deneyde iş sırası

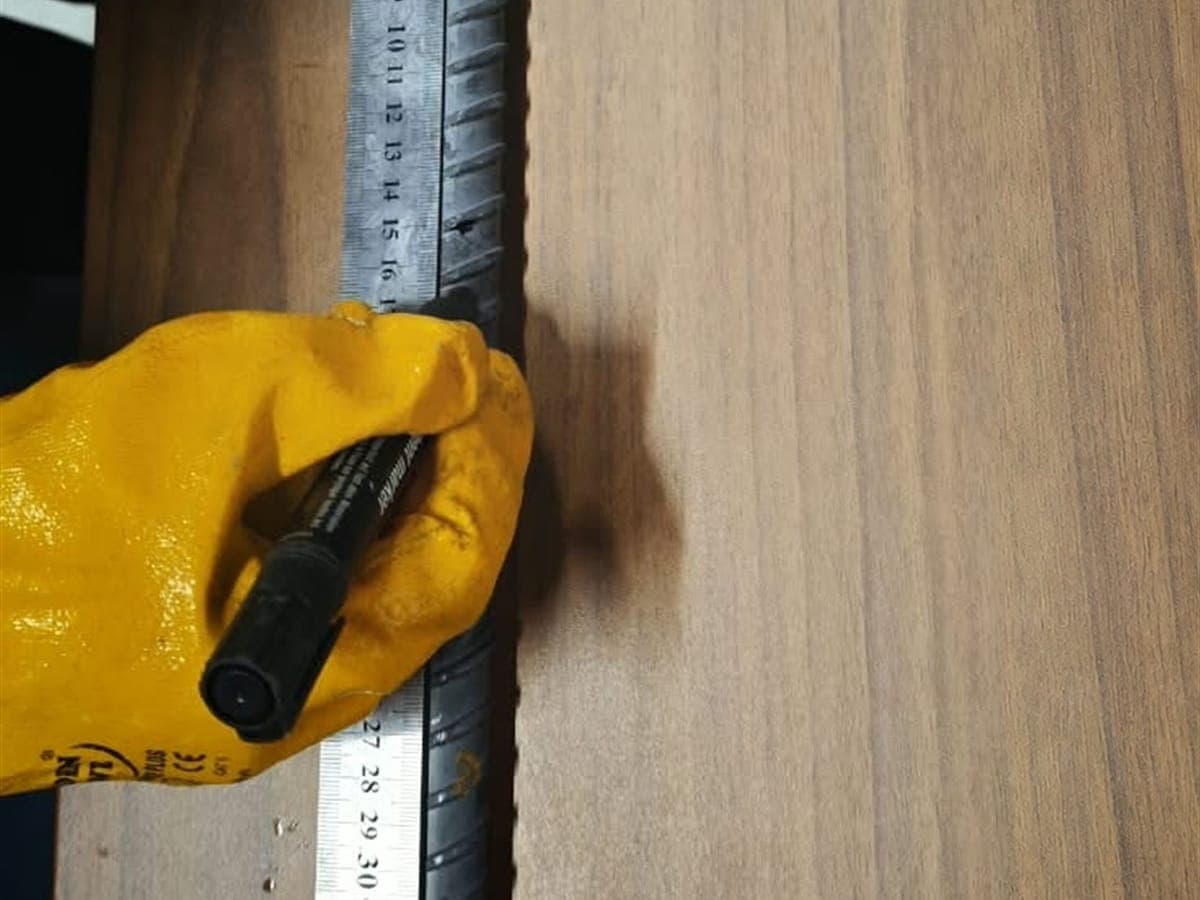

Demire cetvelle işaret konur.
1
İşaretleme
Demir, çenelerin tutacağı bölüme ve çapına göre işaretlenir. İşaretler eşit aralıklı değildir.

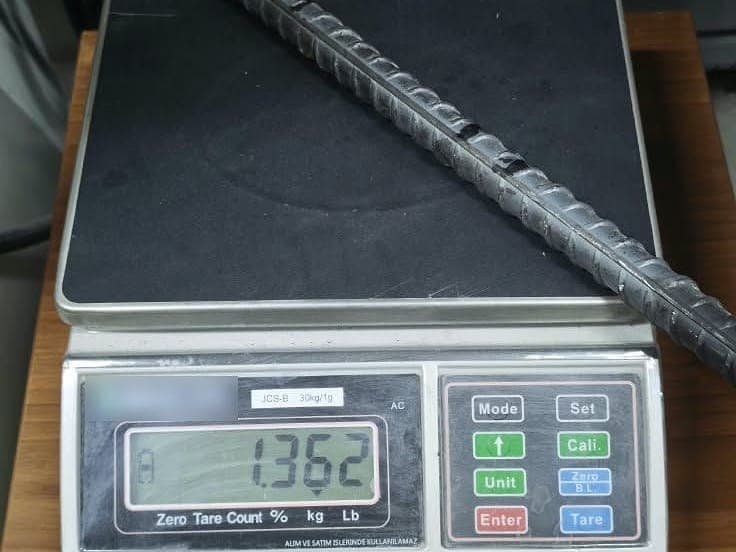

Demir terazide.
2
Kütle kontrolü
Deneyden önce demirin kütlesi kontrol edilir.
İşaretli bölüm kopmadan sonra yeniden ölçülür.
3
Çekme
Demir, cihazın iki çenesi arasında kopana kadar çekilir.

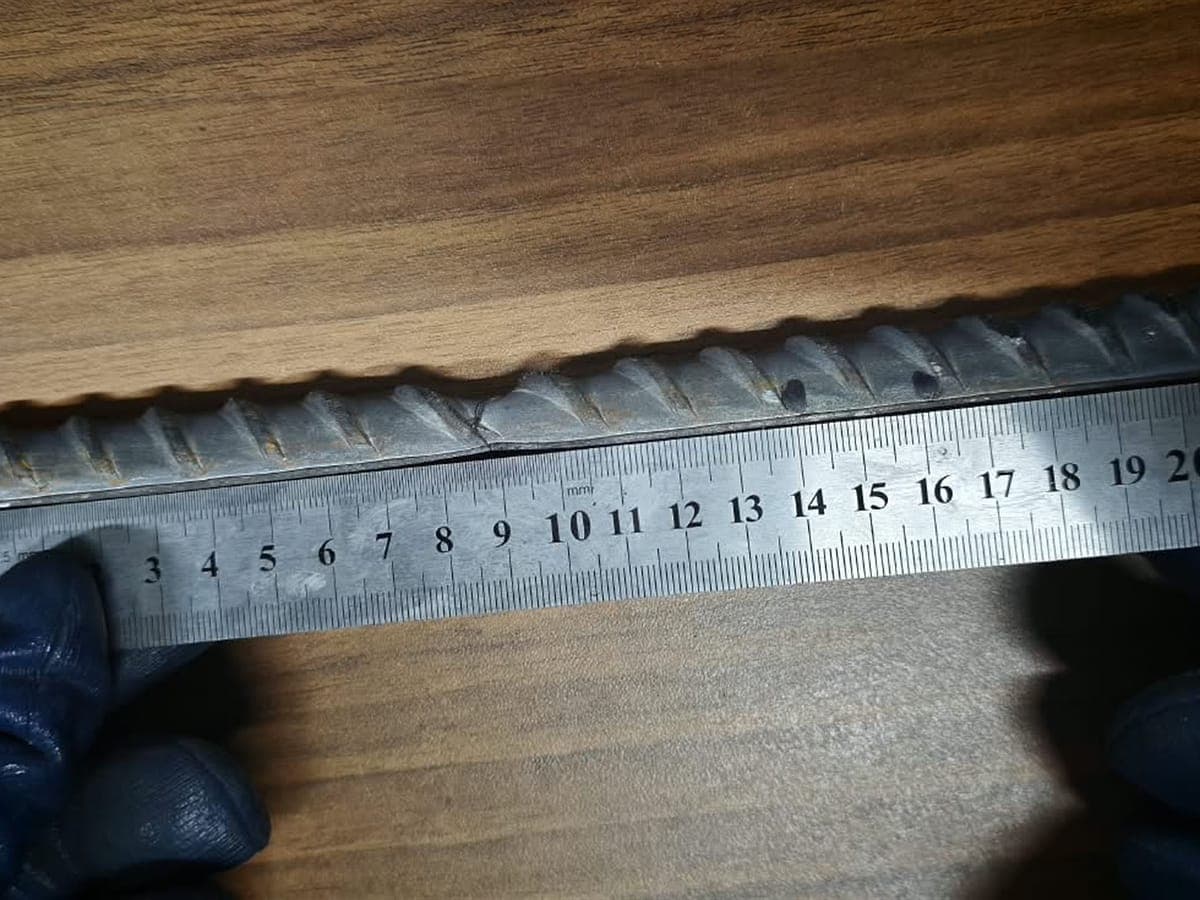

Kopan demir cetvelle ölçülür.
4
Kopma uzaması
Kopmadan sonra kopma uzaması hesaplanır; kopma boyu raporunuza işlenir.

Uygulanan deneyler

Deney	Standart	Ne yapılır
Akma ve çekme dayanımıDemir kopana kadar çekilir; akma ve çekme dayanımı ölçülür.	TS EN ISO 6892-1TS EN ISO 15630-1	Demir kopana kadar çekilir; akma ve çekme dayanımı ölçülür.
Kopma uzamasıKopan parçalar birleştirilir, işaretler arasındaki boy yeniden ölçülür ve kopma uzaması hesaplanır.	TS EN ISO 6892-1TS EN ISO 15630-1	Kopan parçalar birleştirilir, işaretler arasındaki boy yeniden ölçülür ve kopma uzaması hesaplanır.
Donatı çeliği sınıflarıB420C ve B500C sınıfları ve en az değerleri bu standartta tanımlıdır.	TS 708	B420C ve B500C sınıfları ve en az değerleri bu standartta tanımlıdır.

Ne alırsınız?

Çekme deneyi sonuçlarının yer aldığı deney raporu.
Kopma uzaması ve raporunuza işlenen kopma boyu.

Sık sorulanlar

B420C ve B500C ne demek?

Donatı çeliğinin sınıfıdır. Sayı, demirin en az akma dayanımıdır: B420C'de 420, B500C'de 500 MPa. Sondaki C yüksek süneklik sınıfıdır. Türkiye Bina Deprem Yönetmeliği betonarme taşıyıcı elemanlarda bu iki sınıfı ister.

İşaretler neden eşit aralıklı değil?

Demirin her bölümünün görevi farklıdır. Uçlarda cihazın çenelerinin tutacağı boy ayrılır, çenelerle orta bölüm arasında pay bırakılır, orta bölümün boyu demirin çapına göre belirlenir.

Kopma uzaması neyi gösterir?

Demirin kopmadan önce ne kadar uzayabildiğini. Kopma uzaması işaretler arasındaki boydan hesaplandığı için işaretleme dikkat isteyen bir adımdır.

Sonucu kim değerlendirir?

Laboratuvar ölçer ve rapora işler. Projedeki sınıfla karşılaştırmayı yetkili mühendis yapar.
